了解無鹵阻燃PC/ABS塑料成型加工要點
無鹵阻燃PC/ABS塑料可用傳統加工設備進行注塑或擠出成型、二次加工等，注塑成型應用最多。
阻燃PC/ABS由于含有PC成分和阻燃劑，小量的水分易導致PC在高溫成型加工過程中產生水解，以及過分受熱導致部分降解及小分析出，造成制品產生銀絲、發黃、色差以及產品脆、噴漆開裂等外觀及強度問題，因此，加工中要控制好相關環節。
阻燃PC/ABS樹脂會吸收空氣中的水分，含水量為0.2~0.3%之間。為了使注塑制品達到最佳效果，減少降解的可能性，PC/ABS在成型加工前必須進行干燥，使材料含水量降至0.04%以下，最好在0.02%以下，以提高加工穩定性和機械性能。
通常，阻燃PC/ABS樹脂在建議的溫度下預干燥4~6小時，可達到所需含水率。干燥時間與干燥設備有關，但最長累積干燥時間不能超過48小時，否則材料有降解變色的可能。

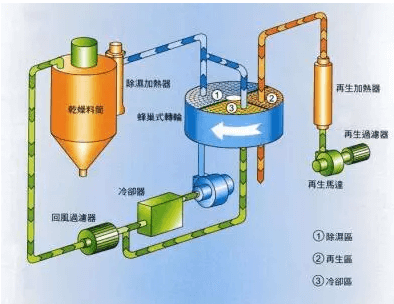

常用干燥設備有三種：箱式干燥機、料斗式干燥機和除濕干燥機。無鹵阻燃PC/ABS建議使用除濕干燥機干燥。
確定注塑機規格時，除考慮鎖模力外，對無鹵阻燃PC/ABS應盡量選用最大注塑量低的機臺。當總注塑重量（所有型腔，包括流道和注道）等于注塑機最大注塑容量的50~80%時，一般可以獲得最佳效果。如果必須在建議溫度范圍的高溫段進行注塑，應選擇較小的注塑機料筒容量，建議注塑量大于最大注塑容量的60%，以縮短材料停留時間，降低降解可能性。通常，阻燃PC/ABS的最長熱停留時間應小于10分鐘，最佳熱停留時間小于5分鐘。
三、注塑工藝參數的設定
1、成型溫度
成型溫度設定是以確保阻燃PC/ABS充分塑化為基準，應盡量使用低溫區域，防止材料降解。成型溫度增加會明顯降低阻燃PC/ABS粘度，增加樹脂的流動性，使流動距離變長。原則上，當使用建議的成型溫度上限時，應使熔膠滯留時間盡可能短，避免降解。無鹵阻燃PC/ABS成型溫度一般為230~270℃。
2、螺桿轉速和背壓
過高的螺桿轉速會導致過大的剪切熱，從而使熔融材料的實際溫度大大高于設定溫度，有可能導致材料降解。同樣，過高的背壓也會導致過大的剪切熱。一般以在冷卻時間內盡量完成計量來設定螺桿轉數。同時要考慮材料塑化狀態、螺桿回轉時發生的剪切熱、計量時間的穩定性和最小殘留量的穩定性，建議轉速設為30~70rpm。背壓的調校應視原料的性能、干燥情況、產品結構及質量狀況而定，阻燃PC/ABS的背壓一般調校在3-10kg/cm2。產品表面有少許銀絲、混色、縮水及產品尺寸重量變化大時，可適當增加背壓；射嘴出現漏膠、流涎、材料過熱分解、產品變色及回料太慢時可考慮適當減低背壓。
選擇注塑速度時，主要考慮制品的外觀、模具的排氣以及型腔內樹脂流動的阻力。較快的注塑速度，一般會使流程加長，適合充填薄壁制品，并形成較好的表面光潔度，但過快的注塑速度會產生強剪切導致材料降解。而慢速注塑速度可以幫助避免澆口白暈、噴射痕和流痕等缺陷。建議根據產品及模具結構采用分段階梯式速度設定，以確保充填順暢和制品外觀。
4、保壓壓力和時間
保壓壓力和時間設定是否合理，直接影響制件內應力的大小。保壓壓力的增加會使分子間隙變小，鏈段活動范圍減小，熔體體積縮小，密度變大，分子間作用力增加，可以改善產品的縮水及內部質量，但會導致內應力變大，因此，在保證產品外觀質量的前提下盡量選用較低的保壓壓力。一般情況下，合適的保壓壓力為注射壓力的60~80%。
保壓時間的設定是根據澆口冷卻完成固化，螺桿再推進已不再對成型品施加壓力為止的時間。
5、模具溫度
建議在成型阻燃PC/ABS塑料時使用模溫機來控制模具溫度，建議的模溫是50-80℃。較高的模具溫度，往往會產生良好的流動、較高的熔接線強度、較小的產品內應力，但成型周期會延長。若模具溫度比建議的低，就會導致高內應力并損壞制件的最佳性能。就制件表面和循環周期而言，模具溫度為建議溫度范圍的中間值時，可望得到較好的結果。
6、冷卻時間
冷卻時間的設定是基于產品固化開模取出后不致產生變形，先可設定長一點，然后根據產品及冷卻效果的不同慢慢減少，以產品不變形的最少冷卻時間為最佳冷卻時間。
四、總結
總之，無鹵阻燃PC/ABS塑料最重要的加工注意事項有兩點：
1、必須對材料進行充分干燥，否則易造成材料水解；
2、嚴格控制材料的成型溫度及在高溫時的滯留時間，否則易造成材料熱降解。其余各工藝參數彼此協調，根據產品及模具結構的差異，綜合考慮設定，才能得到質量穩定、外觀更好、性能優越的產品。
熱門文章
-
老生常談，POM均聚甲醛和共聚甲醛的區別POM是常見的工程塑料之一，而均聚甲醛和共聚甲醛是最常見的POM材料，二者結構相似，有很多共同點，那么二者之間有什么有什么區別？今天就跟小編一起來了解一下。一、背景1960年 美國杜邦（DuPont）公司首次將均聚物型樹脂（DELRIN）商品化。1961年 美國Celanese公司（現在的Ti
瀏覽量：10500 -
你可知道PS塑料和ABS塑料哪個好?問：ABS塑料與PS塑料哪個好? 答：一般來說，ABS塑料性能是優于PS塑料的，你用PS塑料可以做的產品，ABS塑料一般都可以打出來，而用ABS原料可以做的產品，PS原料不一定能做出來。 如果
瀏覽量：9230 -
ETPU是什么材料？這個就是我們要了解的ETPU是一種質地柔軟、彈性極佳，耐磨、耐撕裂、止滑性能優異的熱塑彈性體材料，廣泛應用于鞋材領域，不但適合制作運動鞋中底和內底，還適合用于抗反復沖擊、運動防護、阻尼、家
瀏覽量：8506 -
速看！耐高溫塑料匯總：8大類高耐熱工程塑料···塑料按長期使用溫度分類，可分為通用塑料、工程塑料和高溫工程塑料，其中高溫塑料又被稱為耐熱塑料、高性能塑料、特種工程塑料等。工程塑料的長期使用溫度在100℃至150℃左右。五大工程塑料包括PA、POM、PBT、PC和PPO。通常應用于機械零件、汽車、電器電子等領域。高溫工程塑料的使用溫度在150℃以上，這類材料除了較高的耐
瀏覽量：7631 -
帶你了解POP和POE塑料的區別在哪里？兩者沒有本質的區別，只是共聚單體含量上有所區別，絕大部分塑性體和彈性體基料都是乙烯，只有DOW的Versify、EXXON的Vistamaxx、三井的Tafmer是丙烯基，共聚單體都為辛烯（8C）、己烯（6C）或丁烯（4C），一般POE共聚單體含量高于20%，POP共聚單體小于20%，因為共聚單體含量的多少導致POE與POP的密度差異，一般POP的密度要高與POE。
瀏覽量：7252 -
聚丙烯帶你了解均聚PP和共聚PP的區別聚丙烯，是由丙烯聚合而制得的一種熱塑性樹脂。按甲基排列位置分為等規聚丙烯（isotactic polypropylene）、無規聚丙烯（atactic polypropylene）和間規聚丙烯（syndiotactic polypropylene）三種，今
瀏覽量：6206 -
SPS是什么塑料？關于XAREC簡單介紹間規聚苯乙烯樹脂（SPS塑料），是1985年由日本出光成功合成，并于1997年由日本出光實現工業化的純國產聚合物。（商品名《XAREC》是使用間規聚苯乙烯樹脂（SPS）的等級群的品牌。）
瀏覽量：5917 -
韓國SK材料ECOZEN與SKYGREEN的區別在哪里？現實生活中很多透明食品容器都用不含雙酚A的透明塑膠原料，所以很多選擇韓國SK材料ECOZEN與SKYGREEN，今天小編一一帶大家分別韓國SK材料ECOZEN與SKYGREEN的區別在哪里？ ECOZEN是透明耐高溫
瀏覽量：5667 -
POM與PA比,哪個更耐磨？眾所周知塑料齒輪多采用POM和PA，POM因剛性和耐疲勞性高，具有更廣泛的應用，POM齒輪相對金屬齒輪有較多的優點：質量輕、工作噪音小、耐磨損、無需潤滑、可以成型較為復雜的形狀、
瀏覽量：5496 -
PC抗老化一般幾年?這就是我們要了解的PC塑料簡介(聚碳酸酯) 英文名稱:Polycarbonate 聚碳酸酯是日常常見的一種材料，PC是一種線型碳酸聚酯，分子中碳酸基團與另一些基團交替排列，這些基團可以是芳香族，可以是脂肪族，也可兩者皆有。雙酚A型PC是很重要的工業產品，PC是幾乎無色的玻璃態的無定形聚合物，有很好的光學性。現在PC的介紹已經介紹完了，那現在我們要
瀏覽量：5327 -
PC抗UV與不抗UV有何區別?PC抗UV就是PC塑膠原料含有抗紫外線吸收劑 熱穩定劑，含有抗紫外線，耐老化，耐黃變的性能，UV是紫外線的縮寫，英文全稱為ultraviolet，紫外線波長為：10-400nm ， UVA 波長在 320-390nm ,紫外線會導致設備外殼老化,暴露在戶外的設備通常需要抗uv。抗UV耐候PC原料在日常生活中，處處可見的陽光棚的板、電動車遮陽棚、瓦楞板、
瀏覽量：5186 -
關于PPE/PS、你知道多少呢？PPE/PS就是PPO，中文名稱叫聚苯醚，PPE/PS復合材料是在PPE的基礎上機上其他熱塑性材料例如PS(苯乙烯)、PA(聚酰胺，俗稱尼龍)等材料的復合材料。這樣加工成型后具有良好的幾何穩定性、化
瀏覽量：4773 -
關于PMP材料，你了解多少？相關詞條 PMP簡介 PMP特性 PMP應用 PMP注塑 PMP簡介 PMP學名 聚4-甲基戊烯-1單體 4-甲基戊烯-1本色 聚4-甲基戊烯-1是一種高結晶透明塑料，比重為0.83，是所有塑料中最輕的。表面硬度較低，無
瀏覽量：4591 -
聚芳砜（PASF）是什么材料？中文名稱：聚芳砜 英文名稱：polyarylsulfone 牌號：PAS 色態：琥珀色透明顆粒 制得：由4,4`-二磺酰氯二苯醚與聯苯反應制得 應用：常用作金屬詹黏結劑。 PASF聚芳砜性能 與雙酚A型聚砜相比
瀏覽量：4299 -
老生常談：聚丙烯與聚乙烯到底有何區別？現實生活中，眾所周知聚乙烯和聚丙烯原料生產工藝比較相似，產品都可以用來做塑料薄膜、注塑產品、塑料管材等，很多情況下我們發現兩種原料在性質及用途上有很大的相似性。但事實上，聚丙烯原料和聚乙烯原料在運用上還是有很多不同點，老生給您來分析聚丙烯和聚乙烯的性能特點，探討二者不同比例混合后材料性能的差異。聚乙
瀏覽量：3902
推薦文章
-
均聚還是共聚？這兩種聚甲醛POM有性能有什么不同?
早在20世紀20年代，人們就在實驗室層面上發現了聚甲醛，但直到20世紀50年代中期，人們才解決了與這種材料的熱穩定性相關的問題。一些加工這種材料的人會堅持認為這個問題仍未解決，因為過熱的聚甲醛聚合物會產生大量甲醛氣體。但事實上，如今這種材料的工藝穩定性比第一批材料推出時要好得多。剛出現的材料是均聚物，這意味
-
尼龍彈性體與TPU的區別在哪里？
尼龍彈性體，是由剛性聚酰胺和柔性聚醚嵌段組成的聚醚酰胺嵌段共聚物。它具有超輕質、高強度、柔韌、耐久、高回彈、高抗沖、耐低溫、透氣、永久抗靜電等特性，被廣泛應用于運動裝備、消費電子產品、防水服飾、醫療等領域。而TPU，熱塑性聚氨酯彈性體，是由軟段（聚醚或聚酯），與硬段（聚氨酯）組成的線性嵌段共聚物，可以加
-
你知道聚碳酸酯PC行業相關政策嗎？
1。歐盟官方公報2018年2月14日發布法規(EU)2018/213，規定了食品接觸用清漆、涂料中雙酚A的要求，修訂了 (EU) No 10/2011中雙酚A的限量值，并引入符合性聲明的要求。 新法規(EU) No 2018/213于
-
“禁廢令”對塑料行業來說究竟是災難還是機遇
史上最大規模的環保督查熱度未減，一紙禁廢令讓整個塑料行業瞬間進入凜冬。廢塑料行業即將崩盤的論調也漸漸浮現，并得到了眾多從業者的認同。廢塑料行業崩盤，那以后中國是不
-
受“禁廢令”影響，星巴克要漲價了！
據星巴克最新發布消息，今年2月份開始，位于倫敦市中心的20~25家門店將開始漲價，一杯咖啡上調5便士(約合人民幣0.8元)。如果消費者自帶杯子，買咖啡可以優惠25便士。 乍看這只是普
-
2022年10月17日塑膠原料實時報價
PC塑膠原料：盡管上周原料雙酚A跌幅較大，但后市仍存下跌預期，成本面難以支撐PC市場心態；國慶節后，部分PC工廠出貨及庫存壓力偏大，本周出廠價格或繼續下調，進而對現貨市場形成壓力；盡管節后PC價格大幅回落，已釋放較大風險空間，但考慮前位15000元/噸市場低點，目前下游及中間商買盤入場意愿依舊低迷，等待行情進一步回
-
2019年9月23日塑膠原料報價
PE塑膠原料：因擔心中東局勢，原油價格有所上漲，石化廠價格也依舊堅挺。但期貨市場動蕩不安，大家心態受挫，貿易商還是隨行讓利出貨為主，下游需求不高，零星采購，市場重心
-
寶理塑料推出PBT 201EB可用于汽車毫米波雷達的樹脂
寶理塑料集團宣布推出一種DURANEX (R)聚對苯二甲酸丁二醇酯（PBT）的新導電牌號，用于汽車行業毫米波雷達應用。DURANEX (R) PBT 201EB提供了電磁波屏蔽的優勢，作為導電性的附加效果。因此，該材料有助于減少裝配工作并降低成本。在如今的高級駕駛輔助系統（ADAS）中，毫米波雷達是一種傳感器，它通過發送和接收毫米波段的無
-
購買耐低溫PC塑料需要選擇最貴的嗎？
在我逛五金超市的時候我發現塑料制品可以說是非常多，各種各樣的塑料盆就是塑料制品的代表，而且塑料瓶的種類不同，銷售的價格也是完全不一樣，我發現有幾手塑料本看上去差不
-
3月28日塑膠原料報價
PE塑膠原料? 市場價格盤中整理，線性期貨盤中震蕩，市場買氣不足，商家出貨緩慢，多數隨行就市報盤。下游需求積極性不高，實盤成交有限。華南地區LLDPE主流參考在8450-8600元/噸。
