共同來討論一下什么是耐磨POM材料？

日期：2022-07-21 13:56:42 編輯：科思德塑膠來源：科思德塑膠瀏覽：507

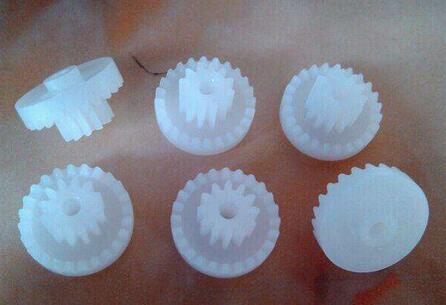

生活中我們見過很多機械齒輪，鐘表齒輪，玩具齒輪都在用POM材料，然后大家在關心什么是耐磨POM材料？今天我們大家共同來討論一下耐磨POM材料，眾所周知POM（聚甲醛樹脂）定義：聚甲醛是一種沒有側鏈、高密度、高結晶性的線型聚合物。按其分子鏈中化學結構的不同，可分為均聚甲醛和共聚甲醛兩種。兩者的重要區別是：均聚甲醛密度、結晶度、熔點都高，但熱穩定性差，加工溫度范圍窄（約10℃），對酸堿穩定性略低；而共聚甲醛密度、結晶度、熔點、強度都較低，但熱穩定性好，不易分解，加工溫度范圍寬（約50℃），對酸堿穩定性較好。耐磨POM材料是具有優異的綜合性能的工程塑料。有良好的物理、機械和化學性能，尤其是有優異的耐摩擦性能。俗稱賽鋼或奪鋼，為第三大通用工程塑料。適于制作減磨耐磨零件，傳動零件，以及化工，儀表等零件。也是一種白色或黑色塑料顆粒，具有高硬度、高鋼性、高耐磨的特性。主要用于齒輪，軸承，汽車零部件、機床、儀表內件等起骨架作用的產品。

耐磨POM材料是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續燃燒，火焰上端呈黃色，下端呈藍色，發生熔融滴落，有強烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好，比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃ ，干燥條件80-90℃ 2小時。POM的長期耐熱性能不高，但短期可達到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右?？稍?40℃～100℃溫度范圍內長期使用。POM極易分解，分解溫度為240度。分解時有刺激性和腐蝕性氣體發生，故模具鋼材宜選用耐腐蝕性的材料制作。
怎樣才可以讓POM材料耐磨時間更長呢？在POM中加入石墨、F4、二硫化鉬、潤滑油及低分子量PE等，可提高其潤滑性能。例如，在POM中加入5份F4，可降低摩擦因數60%，耐磨性提高1～2倍。再如，在POM中加入液體潤滑油，可大幅度提高耐磨性和極限PV值。為提高由油的分散效果，需加入炭黑、氫氧化鋁硫酸鋇、乙丙橡膠等吸油載體。加入5%油POM的摩擦性提高72%，極限PV值可達3.9MPa·m/s（純POM為0.213MPa·m/s），為其他工程塑料的3～20倍。
